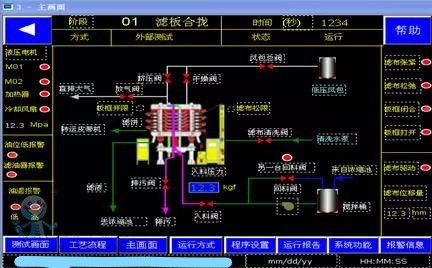

臺達DOP-A系列觸摸屏擁有人性化的使用界面，也有高速的硬件構架，支持多種品牌PLC。其具有強大通訊功能，靈活系統構成，生動逼真且豐富圖庫，簡單易用。利用宏功能可以有效的幫助PLC處理艱難的運算功能及分擔PLC控制器的工作量，可配合通訊宏指令自行撰寫通信協議，并透過串行口與特定系統或控制器連接，利用USBVer1.1上/下載人機畫面程序，將大大縮短傳輸資料的時間。我們根據本系統工藝要求組態編輯了工藝主畫面、故障報警、運行報告、程序設置等多個畫面，將許多可設參數做在畫面上，使之可操作性強、修改簡單，舉例主畫面如圖。

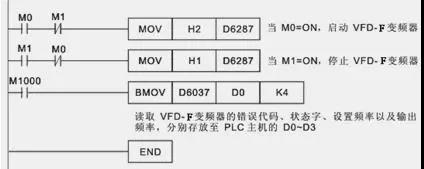

　　根據DVPDNET-SL掃描模塊和從站設備的IO數據映射關系表，就可以對各個從站進行編程了。下圖是一個簡單的主機通過DeviceNet控制入料泵變頻器的程序。程序中當M0=ON時，執行[MOVH2D6287]，啟動變頻器。當M1=ON時，執行[MOVH1D6287]，停止變頻器。實時讀取VFD-F變頻器的錯誤代碼、狀態字、設置頻率以及輸出頻率，分別存放至PLC主機的D0~D3，用戶可以通過監控D0~D3的內容獲知變頻器的錯誤代碼、狀態字、設置。
